角隅棱镜模具

  • 角隅棱镜模具应用 +


    目标：

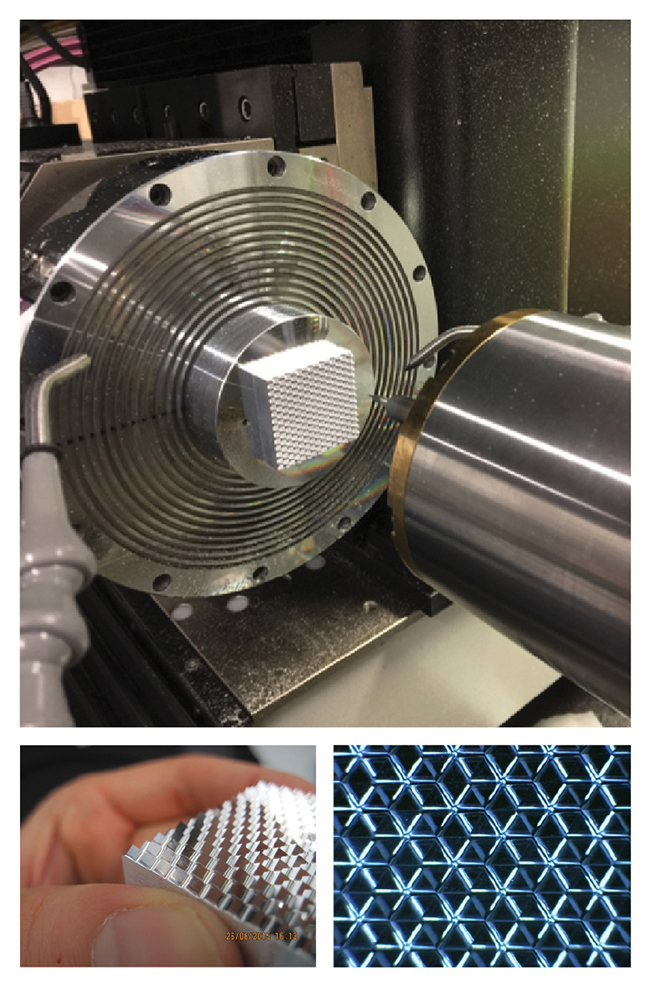

    演示加工角隅棱镜阵列和汽车反射器应用的多刀具铣削工艺

    工艺：
    带HSK25快速换刀系统的Freeform 4轴XYZC铣削。完成加工过程所需的刀具安装在单独的刀架中。刀架的平衡质量和跳动允许它们更改，而无需重新进行对刀过程。

    工件详细信息：
    • 材料：铝制

    刀具详细信息：
    • 四个硬质合金球头铣刀，半径范围从0.3到0.75 mm不等，可逐渐加深角隅棱镜图案
    •一个0.3 mm半径的金刚石球头铣刀用于精加工

    工艺细节：
    • 主轴转速：四次粗加工转速在16,000 - 50,000 rpm之间（每步增加） 一次精加工转速为60,000 rpm
    •反馈率： 200毫米/分钟

    加工时间：
    • 四次粗加工800分钟 总计2170分钟

    结果：
    • 光学质量表面和锐角
        在棱镜上

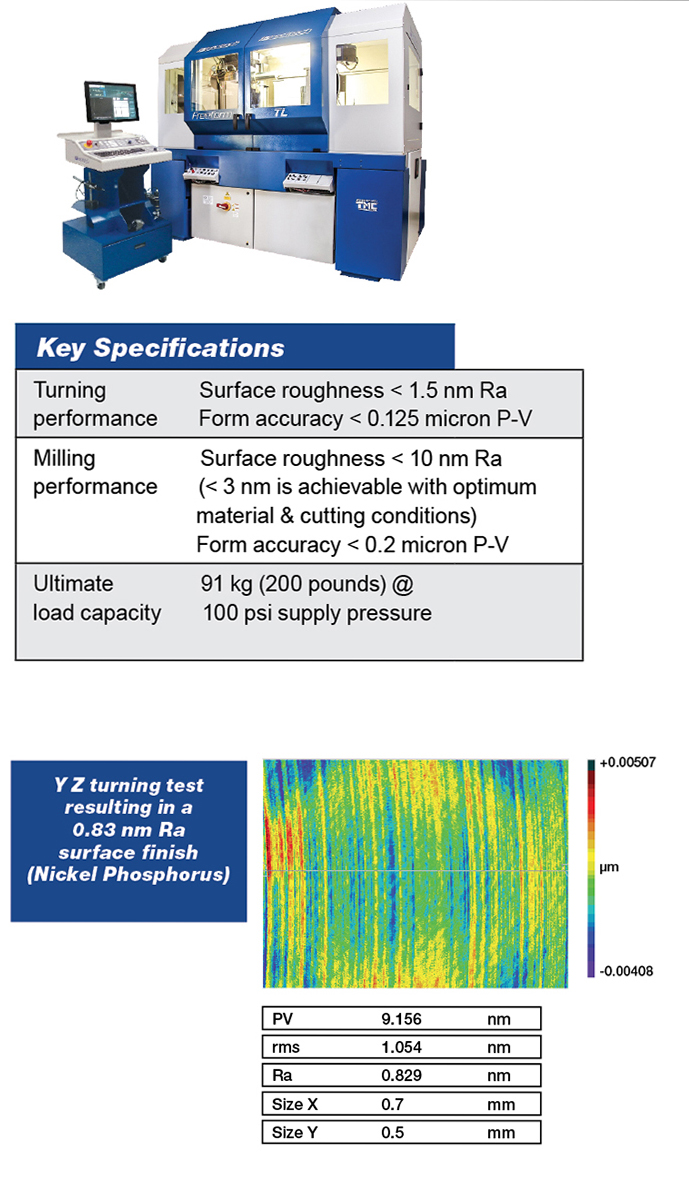

  • 使能技术 - Freeform L 5-轴超精密机床 +


    Precitech为我们经过实证的大型框架平台增加了一个创新的垂直轴，提高了灵活性和精度。使用Freeform L，客户可以进行金刚石车削、微铣削、微磨削和切槽非旋转对称表面。添加第三个线性轴使用户可以灵活地生产2个线性轴加工无法实现的自由曲面。

    行业领先的摆动和负载能力

    使用3个线性和多达2个旋转CNC轴灵活地生产自由曲面几何形状

    5轴自由，3轴执行；Y轴和主轴设计用于最大热稳定性

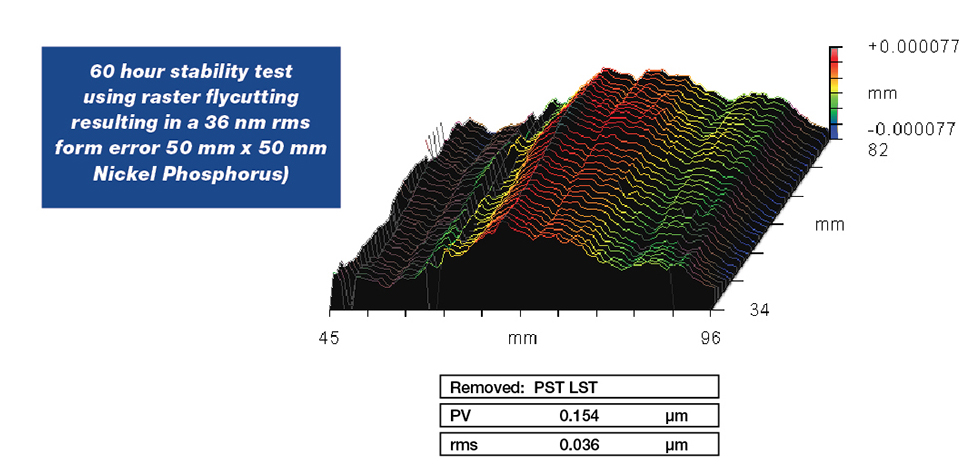

    热控外壳选件可确保长时间切削的工件精度

    通过其集成的TMC MaxDamp®隔振系统降低了对振动的敏感度

    能够生产大型和小型工件，辅助主轴安装到X轴上

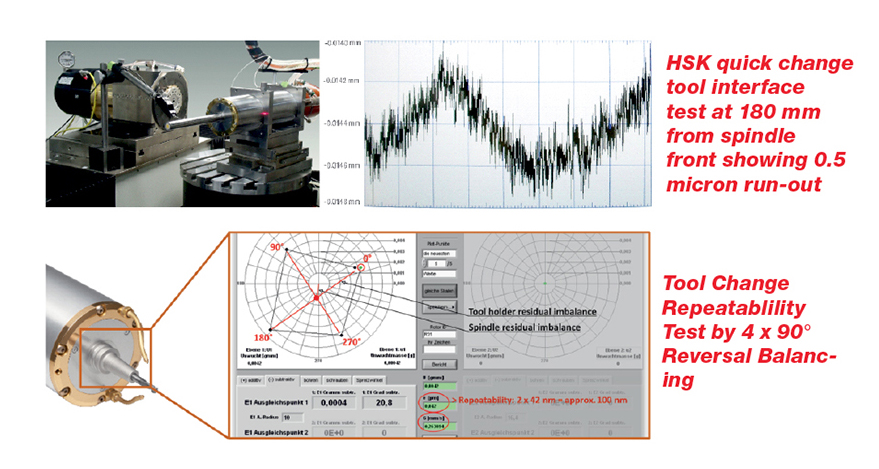

  • 来自Levicron的HSK25快速换刀系统使能技术 +

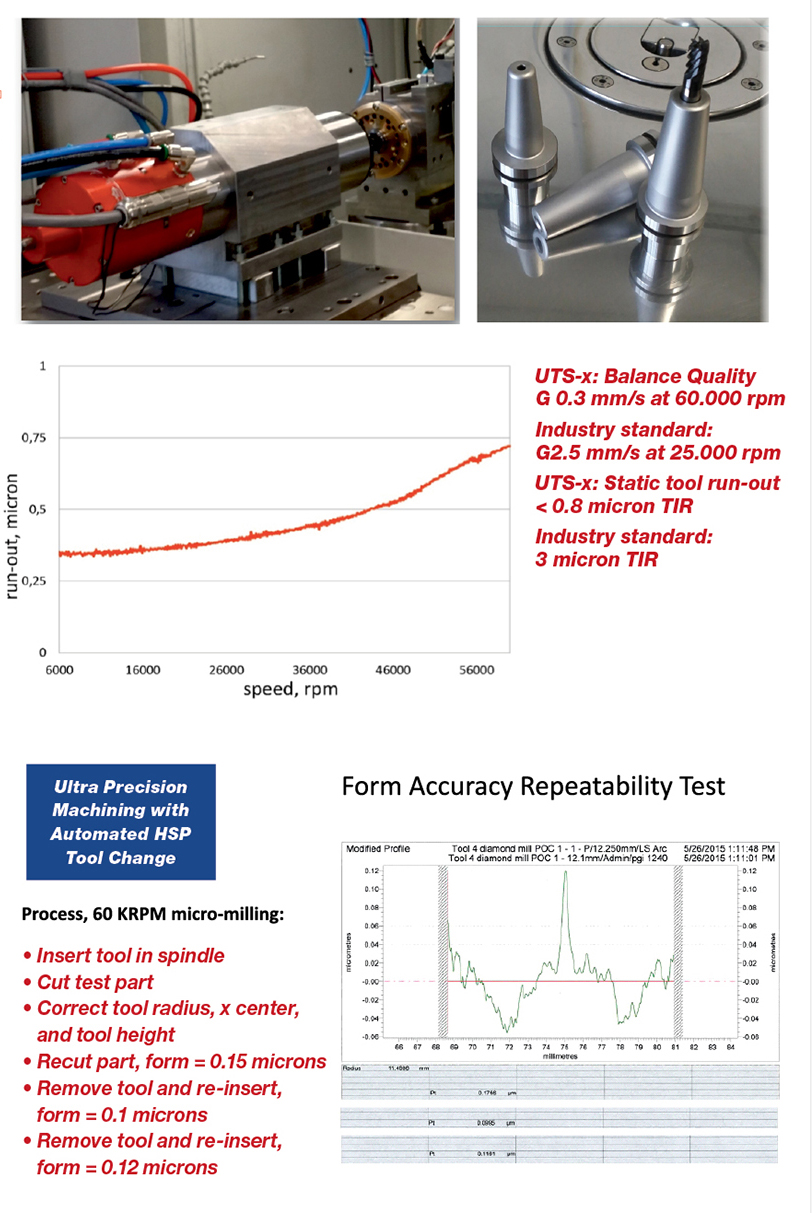

    由于无法找到适合超精密加工的商用HSK25刀架，Levicron开发了制造自己刀架的独特加工工艺。他们使用超精密主轴来磨削刀架（见下面的结果）。
