可拆卸垂直轴

Y-Axis removable vertical axis header

  • 概述 +


    Precitech可拆卸垂直轴为Nanoform系统的用户提供了将现场系统从双线性轴机床转换为三线性轴机床的可能性。可拆卸的垂直轴采用油静压轴承和直线电机驱动，为您的Precitech系统增加了一个功能完备的仿形轴。可作为所有新机床的附件或作为现场改装附件提供。

    主要优点：

    • 通过在超精密双轴车床上增加经济型可拆卸Y轴，扩展您的产品组合
    • 在我们的标准测试工件上实现了保证车削和光栅高速切削规格，从而可确保您的工件质量
    • 通过简单的安装和拆卸最大化生产时间


  • 主要特点 +


    • 双气动平衡系统可最大限度地提高载荷和热稳定性
    • 单直线电机和对称盒式滑轨设计进一步改善了热性能
    • 坚固的制动系统可确保安全
    • 可拆卸盖板，用于检修内部组件
    • 平衡的提升点，便于安装

  • 规格 +


    主要规格

    车削性能
    （在XZ和YZ上）    		 表面粗糙度 < 1.0 nm Sa
    形状精度 < 0.15 μm P-Vd>
    XYZ光栅铣削性能 表面粗糙度 < 10 nm Sa
    （在最佳材料和切削条件下
    可达到3 nm以下    ）
    形状精度 < 0.2 μm P-Vd>
    Y轴行程 100 mm
    载荷 18.2千克（40磅）
    缩放反馈分辨率 8 pm (0.008 nm)
    编程分辨率 0.01 nm

    技术规格

    线性静压导轨 描述
    类型 具有对称直线电机安装的静压轴承导轨
    行程 Y: 100毫米（4.0英寸）
    最大进给率 1,500毫米/分钟（59英寸/分钟）
    驱动系统 直线电机
    位置反馈分辨率 8 pm (0.008 nm)
    Y轴直线度 水平、垂直：整个行程 0.2 μm（0.8 μ英寸）
    静压供油系统 智能伺服控制、低脉动泵、可选的热控制

  • 示例应用 +

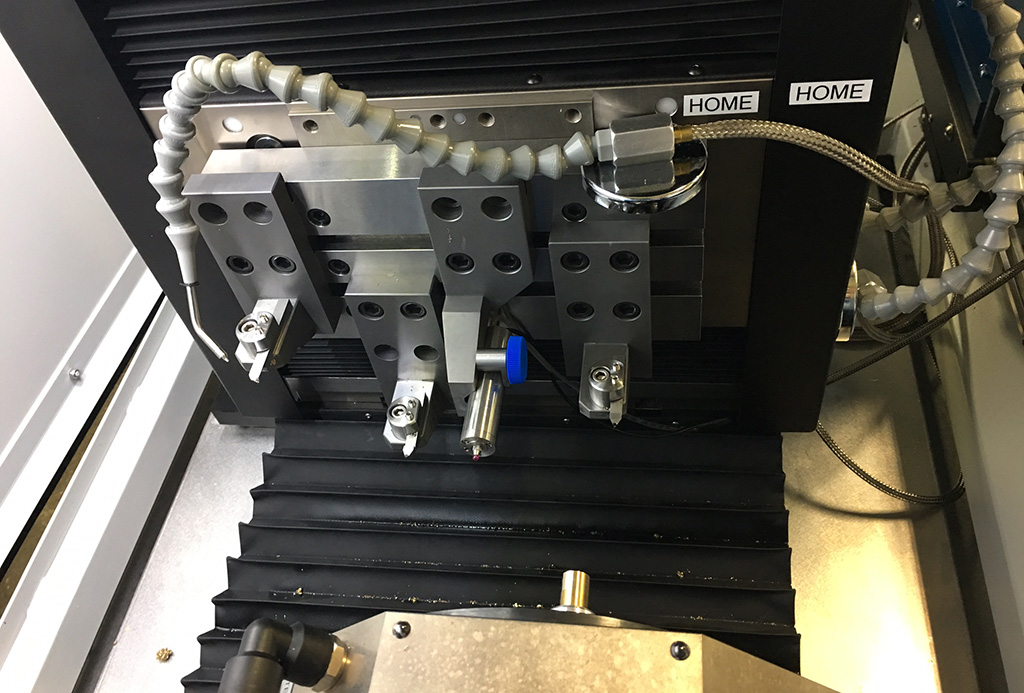

    y轴多级工装板配件

    多级工装板可容纳金刚石刀具和探头，提高了应用灵活性

    y轴工件夹持台

    垂直轴上的工件夹持台，用于光栅高速切削和铣削

    Levicron主轴更换

    通过Levicron高速主轴取代HS-150，实现了更高效的铣削



  • 手册 +


    pdf下载图标 可拆卸垂直轴手册 - 英文
