HydroRound II旋转B轴

HydroRound II B-Axis Banner

  • 概述 +


    HydroRound II静压油旋转轴承可配置到我们的Nanoform ®机床和滚筒车床上进行刀具垂直加工。它设计位于Z轴板上，旋转中心围绕垂直轴，可为加工过程将金刚石刀具放置在360度旋转范围内的任何方向上。对于直径大于200mm的工件，刀架也可以定位到旋转轴的边缘以外。

    HydroRound II在第一次迭代的基础上进行了改进，采用精确的编码器错误映射技术，可实现：
    • 将行业标准位置精度提高了10倍
    • 使用B轴作为超精密刀塔
    • XZB验收部件的形状精度现在适用于位于中心100 mm范围内的任何刀具


  • 特点和优点 +

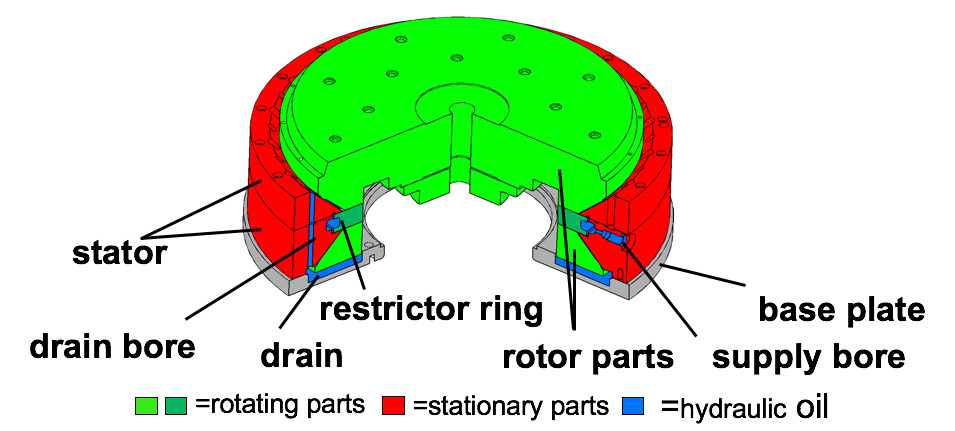

    b轴切削
    • 独特的自补偿限流器设计可实现业内最佳刚度，从而提高工件质量
    • 虚拟居中技术（VCT）可实现快速对刀，从而提高生产率
    • 通过使用超精密刀塔实现了最大的灵活性
    • 与空气轴承设计相比，具有更高的阻尼特性
    用B轴制造菲涅耳模具刀具垂直加工可：
    • 使用非受控与受控波纹工具
    • 使用完整的刀具扫描，提高刀具利用率
    • 制造不能用单个金刚石刀具制造的高曲率工件

    Precitech独有的虚拟居中技术

    使用B轴和虚拟居中技术

    通常，刀具垂直加工需要相当长的一段时间来将刀具设置在B轴的正中心。使用VCT，可轻松将刀具设置在B轴的中心附近，类似于在2轴车床上设置刀具的过程。UPx控制器使用X和Z运动保持刀具垂直于表面，就好像它位于B轴的中心。

  • 规格 +


      381毫米（Nanoform 700 Ultra） 330毫米（Nanoform X和滚筒车床）
    台面尺寸 381毫米（15英寸）直径 330毫米（13英寸）直径
    载荷 454千克（1000磅） 225千克（500磅）
    最大转速 10 RPM
    马达转矩 6.8牛顿米（6英尺磅） 4.1牛顿米（3英尺磅）
    径向运动误差 0.10 μm (4 μ英寸) @ 工作台上方1英寸*
    锥形误差 1.0纳米/毫米（1.0μ英寸/英寸）
    径向刚度 525 N/μm (3,000,000磅/英寸) 225 N/μm (1,280,000磅/英寸)
    轴向刚度 875 N/μm (5,000,000磅/英寸) 600 N/μm (3,428,000磅/英寸)
    力矩刚度 17牛顿米/μ弧度（150磅英寸/μ弧度） 3.4牛顿米/μ弧度（30磅英寸/μ弧度）
    定位精度 +/- 0.1弧秒（将行业标准+/- 1弧秒提高了10倍）

    *可以减少到 <1 μin. at the working height of the tools by employing Precitech's exclusive UltraMapping option

  • 示例应用 +

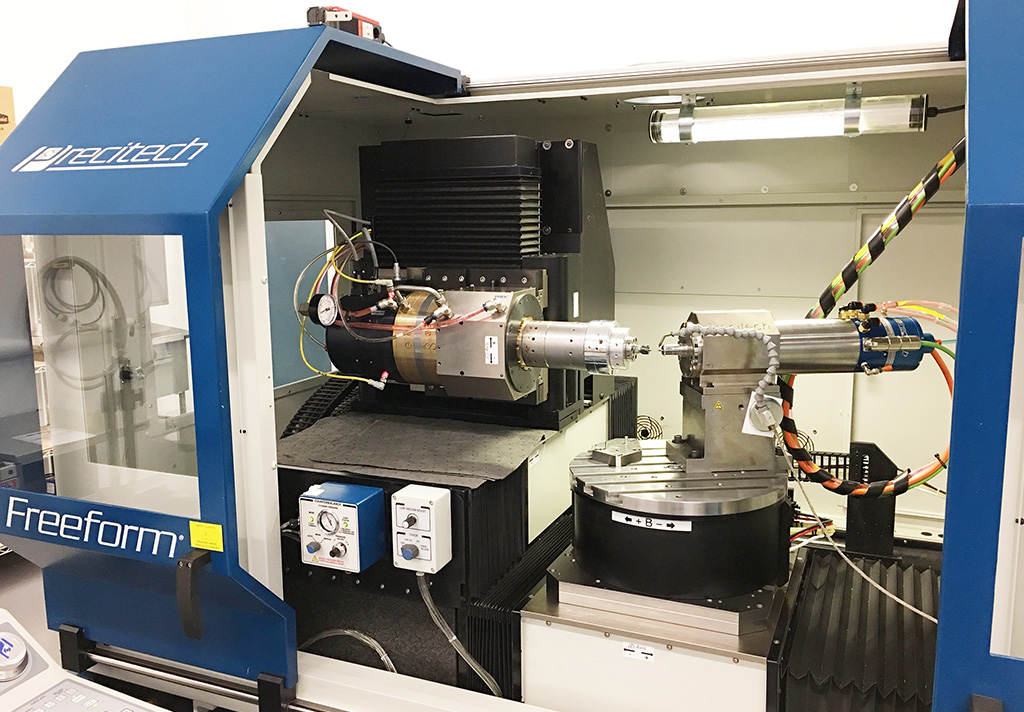

    y轴多级工装板配件

    带Levicron主轴的Freeform® TL上的大型HydroRound® II

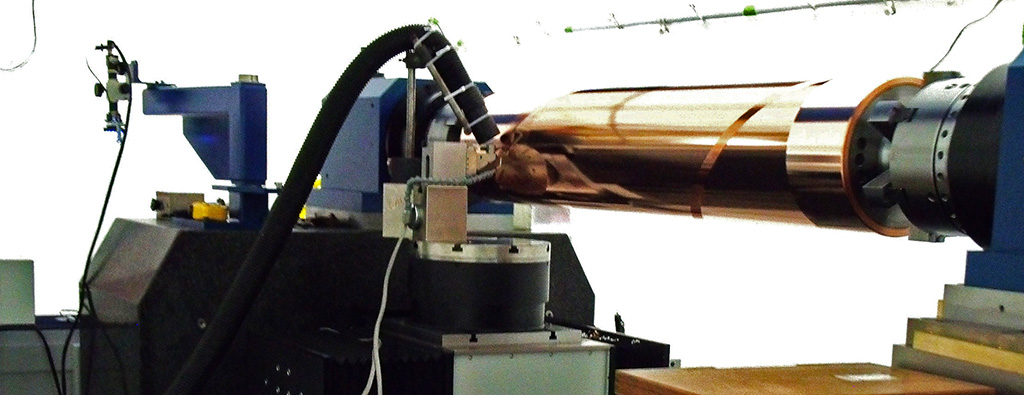

    y轴工件夹持台

    DRL2000HS上的小型HydroRound® II

    Levicron主轴更换

    用作超精密刀塔的Freeform® TL上的大型HydroRound® II

    显示10个固定刀具、双FTS1000、2个标记主轴（或Levicron主轴）和16个单独的喷雾
